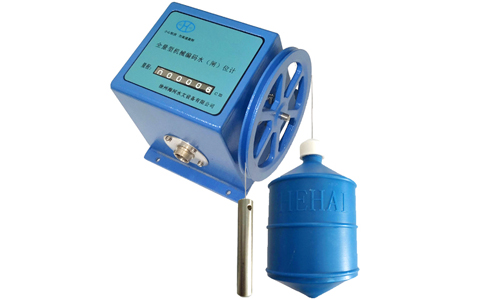

徐州海河HSW浮子式水位計（帶機械數字顯示）產品介紹

產品概述：

HSW浮子式水位計（帶機械數字顯示）是集機、電技術于一體的數字化傳感器。通過輸出軸的角度位移量轉換成相應的數字量，可以高精度測量被測液位高度，能確認準確位置。具有斷電記憶功能。廣泛適用于對江河湖泊、水庫、船閘、水電站、水文站、水廠、以及石油化工等地表水或地下水的水位測量。

浮子式水位計工作原理就是：水位傳感器測輪安裝在編碼器輸入軸上，鋼絲繩一端連接浮子、另一端連接重錘，鋼絲繩繞在測輪上。當液位發生變化時浮子隨液位的變化而升降，鋼絲繩帶動測輪轉動，編碼器輸出相應的實時水位值。

該傳感器結構合理，抗干擾能力強，分辨率高，量程大， 壽命長 ，有掉電后信號跟蹤記憶功能。它能夠長期用于液位測量并能保證性能的穩定可靠。

技術參數

1、基本參數

A  測量范圍：0-5、10、20、40、80米按要求；

B  水位變率：<100厘米/分

C  分辨力：1cm

D  水位輪啟動力矩：< 100克·厘米（0.0098N·m）

E  測量準確度：≤±2cm或0.2%F·S

F  顯示器：六位十進制機械計數器

2、機械參數

a  水位輪工作周長：32cm

b  測量纜：Φ1mm不銹鋼纜

c  浮子直徑：10cm，15cm（可選或其它訂制尺寸）

3、電參數

 輸出形式：接點通斷輸出  接觸電阻：≤0.5Ω；絕緣電阻：≥10MΩ

4、通信接口（選裝）

    RS485接口（MODBUS-RTU協議）；

    格雷碼輸出； 4-20mA電流模擬量輸出；

5、使用環境

a 環境溫度：-25℃～85℃

b 相對濕度；<95%(40℃)

C 尺寸：132×132×115

d 可靠性指標：在滿足儀器正常維護條件下，MTBF≥25000小時

e 電源電壓：12-24VDC（格雷碼輸出不用）

注意事項

安裝需保證垂直度≤30°，并定期檢校以減少摩擦誤差。
