徐州海河HHL-S型自收纜閘位計功能和主要技術參數

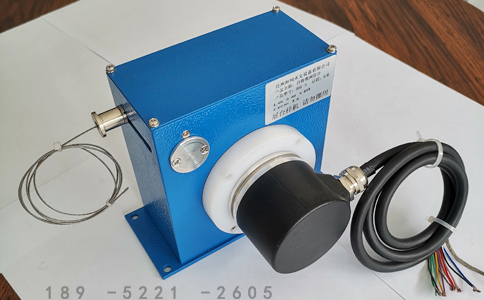

HHL-S型自收纜閘位計（拉繩式閘位計），從里面拉出一根鋼絲繩連接到閘門上或是其它固定點，閘門上升或下降時鋼絲繩帶動與編碼器同軸的測輪旋轉，從而將被測閘門的啟降轉化為編碼器軸的旋轉，輸出相應的閘門開起高度信息。

該閘位計體積小，安裝方便。

HHL-S型自收纜閘位計主要技術參數如下:

1、檢測量程：6米

2、分辨率：1毫米

3、測量系統誤差：≤3mm

4、外形尺寸：長150mmx寬120mmx高160mm

5、底板安裝固定孔：長138mmx寬54mm，4-ф5.6固定孔

6、輸出信號（可單選或多選）：4-20毫安；RS485；串行SSI信號

7、工作電壓：DC12V-24V

8、防護等級: IP63，傳感器等級IP65

9、環境參數: 溫度 -25℃～+80℃，相對濕度≤95%(RH40℃)

安裝使用及注意事項：

1、切記：手動拉動鋼絲繩時千萬不要突然快速收回，否則有可能損壞內部恒力收繩機構。

2、屬于高精度儀器，安裝時嚴禁敲擊和摔打碰撞。

3、接線務必正確。

4、注意鋼絲繩在拉出全程不可與其他部件有摩擦或刮蹭現象，以免影響鋼絲繩的使用壽命。
