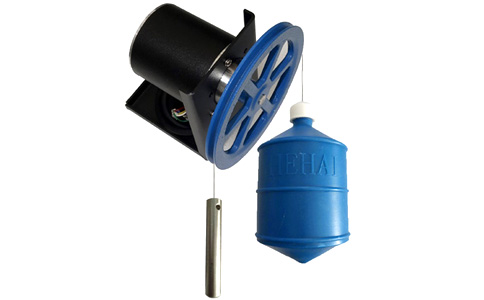

徐州海河HSW型浮子水位計（毫米級）簡單介紹

浮子水位計是一種基于浮力原理的水位測量設備，廣泛應用于水庫、河流、湖泊及壩體測壓管等場景的長期水位監測?。其核心組件包括浮子、懸索、水位輪及編碼器，通過浮子隨水位升降帶動水位輪旋轉，驅動編碼器輸出格雷碼信號實現精確測量?。

HSW型浮子水位計工作原理

浮子通過懸索與平衡錘連接，水位變化時浮子產生浮力或重力差，帶動水位輪順時針（水位上升）或逆時針（水位下降）旋轉，編碼器同步輸出對應數字編碼（格雷碼）?。水位輪周長通常為320mm，每轉一圈輸出320組編碼，量程可達10-40米，分辨率為1毫米?。

主要技術指標:

1、基本參數

a、測量范圍：配周長320的測輪量程20米；配周長640的測輪量程40米

b、水位變率：< 100厘米/分

c、分辨力：1mm

d、水位輪啟動力矩：< 100克·厘米（0.0098N·m）

e、測量準確度：≤±2cm或0.2%F·S

2、機械參數

a、水位輪工作周長：32cm/64 cm

b、測量纜：Φ1mm不銹鋼纜

c、浮子直徑：10cm或15cm（其它尺寸可定制）

3、電參數

a、格雷碼輸出：16位

b、輸出形式：OC門

4、通信接口（選裝）

  a、格雷碼輸出（B）

b、RS485接口：MODBUS-RTU協議（M）

c、4～20mA模擬量信號輸出（A）

5、使用環境

a、環境溫度：-25℃～85℃

b、相對濕度；<95%(40℃)

d、電源電壓：12-24VDC

安裝與維護

• 配直徑10cm的浮子時，需垂直安裝于內徑大于等于20厘米的測井，確保浮子與井壁間距?。
• 通過防浪錘和鋼絲繩固定結構增強穩定性，避免導磁體干擾?。
